Specification | Description |
---|---|
MANUFACTURE DATE (INSTALLED NEW) | 12/2004 (2005) |
MAXIMUM SWING OVER BED | 21.7" |
SWING OVER SADDLE | 15.4" |
MAXIMUM TURNING DIAMETER | 11.8" |
MAXIMUM TURNING LENGTH | 20.2" |
DISTANCE BETWEEN CENTERS | 29.5" (w/CHUCK) |
X AXIS TRAVEL | 8.1" |
Z AXIS TRAVEL | 22.8" |
C AXIS SPINDLE INDEXING | 0.001 DEG. |
SPINDLE BORE | 3.1" |
MAXIMUM BAR CAPACITY | 2.51" |
SPINDLE MOTOR | 25 HP |
SPINDLE NOSE | A2-6 |
SPINDLE SPEEDS | 45 - 4,500 RPM |
RAPID TRAVERSE RATE Z AXIS / X AXIS | 1200 IPM / 945 IPM |

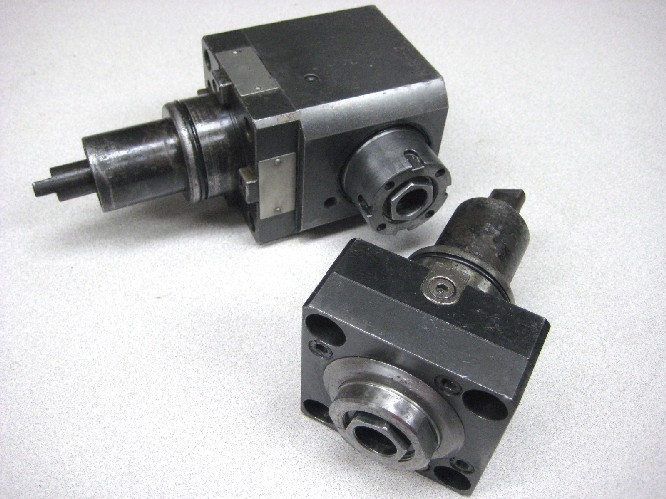

LIVE TOOL SPEED / MOTOR | 5000 RPM / 7.4 HP |

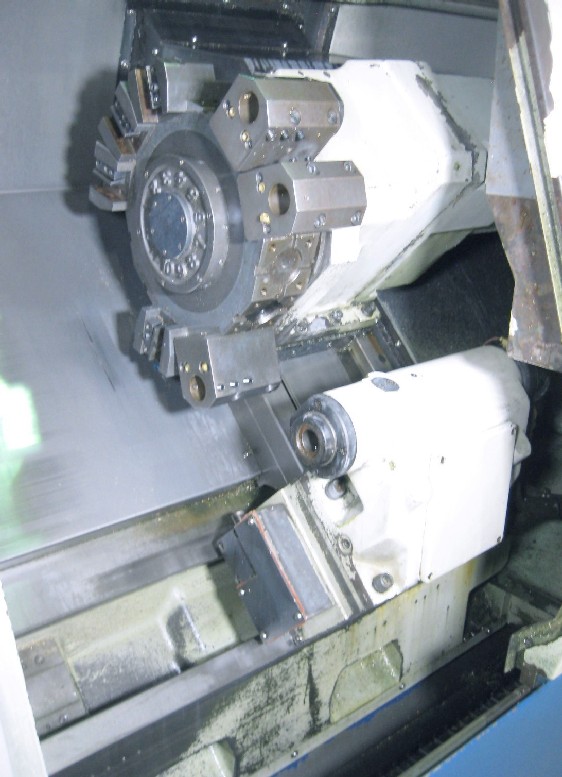

TURRET CAPACITY | 12 STATION TURRET |

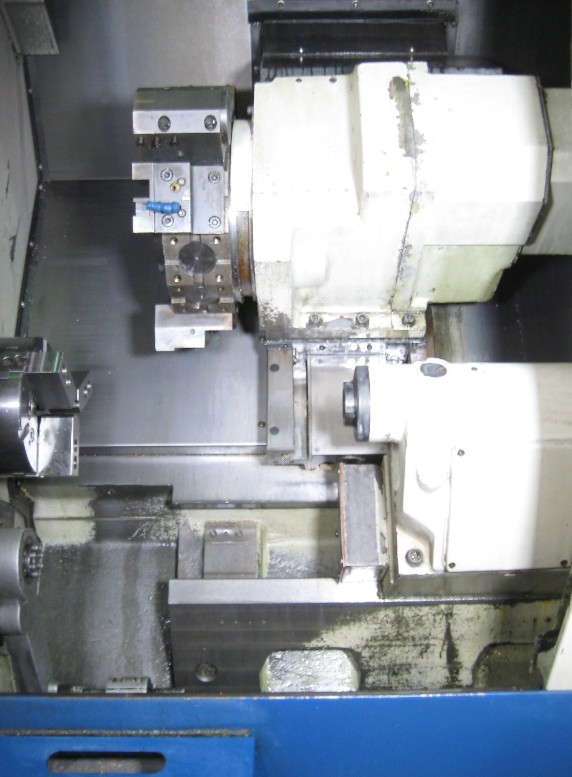

TAILSTOCK QUILL TAPER / DIA. | MT #4 / 3" |
DIMENSIONS, APPROX. | 118"L x 69"W x 72"H |
WEIGHT, APPROX. | 10,000 LBS |
