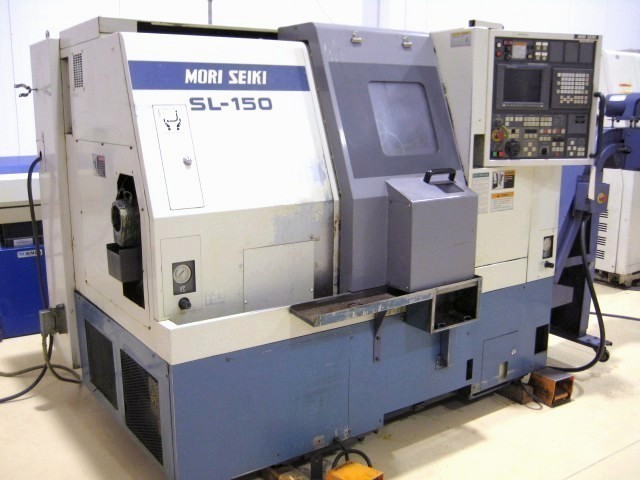

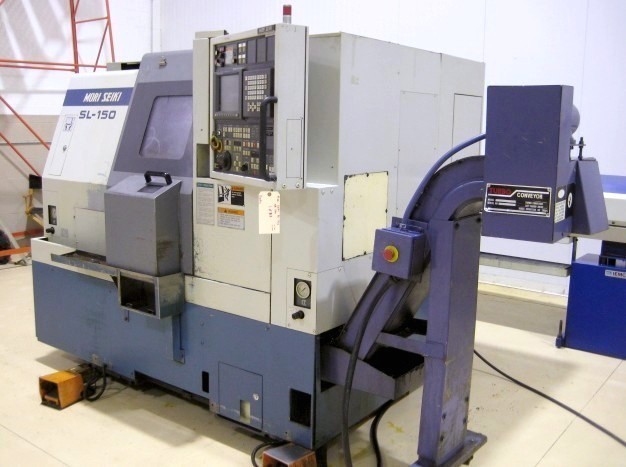

Specification | Description |
---|---|
DATE OF MANUFACTURE | 1997 |
SWING OVER BED / CROSS SLIDE | 24.4" / 17.9" |
INTERFERENCE WITH FRONT COVER | 18.0" |
MAX. TURNING DIAMETER | 16.9" |
MAX. DIST BETWEEN SPINDLES | 24.8" |
X AXIS TRAVEL | 9.1" |
Z AXIS TRAVEL | 20.5" |
B AXIS TRAVEL (SUB SPINDLE) | 16.9" |
RAPID TRAVERSE RATE X / Z AXES | 707 IPM / 945 IPM |
SPINDLE NOSE (MAIN / SUB) | A2-5 / A2-5 |
SPINDLE BORE / BAR CAPACITY | 2.2" / 1.86" |
SPINDLE SPEEDS (MAIN SPINDLE) | 60 - 5,000 RPM |
SPINDLE SPEEDS (SUB SPINDLE) | 60 - 5,000 RPM |
SPINDLE MOTOR (MAIN / SUB) | 15 HP / 11 HP |
TURRET CAPACITY | 12 STATION |
LIVE TOOLING MOTOR | 3.5 HP |
LIVE TOOLING SPEEDS | 3,000 RPM |
DIMENSIONS, APPROX | 88" x 71" x 73" |
WEIGHT, APPROX. | 9500 LBS |
